国产va在线观看,国产噜噜噜,精品无码国产自产野外拍在线,国产尤物在线播放,激情六月丁香婷婷,久久精品这里只有国产中文精品,亚洲国产成人超福利久久精品,亚洲精品另类,欧美午夜视频在线,亚洲国产精品国自产拍A

00Cr25Ni4Mo4Ti、S44635

（00Cr25Ni4Mo4Ti）S44635 不銹鋼是以Ti穩(wěn)定化的超低碳、氮的高鉻鉬鐵素體不銹鋼，它在海水和含氯化物介質(zhì)中具有極好的耐孔蝕、耐縫隙腐蝕性能。它具有良好的強(qiáng)度、韌性和可焊性，即使在焊后于零下溫度仍有一定的韌性。它主要用于海水或其他含氯化物溶液的工廠，可制作洗滌器、冷凝器和熱交換器。

一、化學(xué)成分

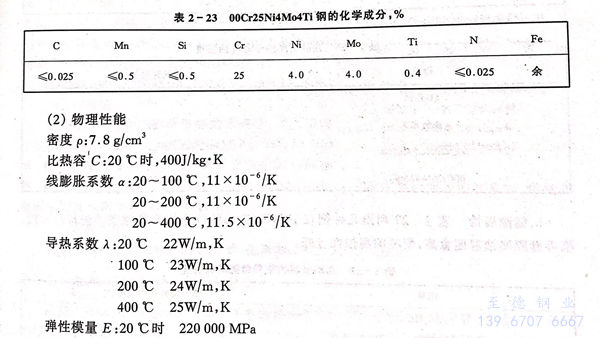

（00Cr25Ni4Mo4Ti）S44635 不銹鋼的化學(xué)成分見表2-23。

三、力學(xué)性能

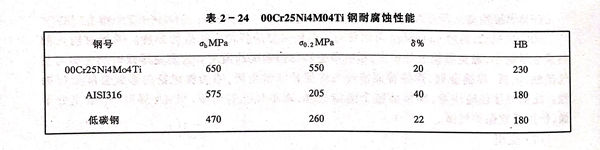

（00Cr25Ni4Mo4Ti）S44635 不銹鋼室溫力學(xué)性能見表 2-24。

四、耐蝕性

a．耐孔蝕性

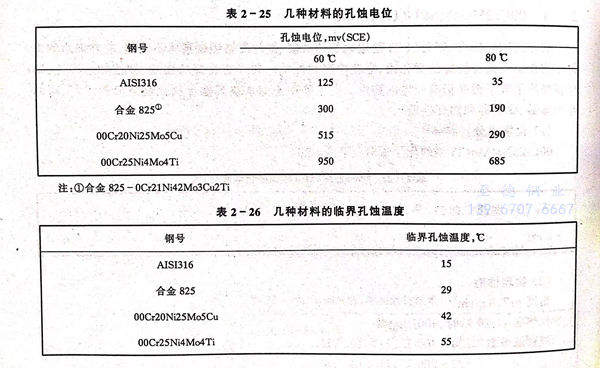

   表2-25列出幾種鋼在不同溫度5％Nacl中的孔蝕電位（擊穿電位），孔蝕電位愈高，耐孔蝕性愈好。表2-26列出幾種鋼在10％ FeCl₃,6H₂O溶液中臨界孔蝕溫度（C.P.T）。臨界孔蝕溫度愈高，鋼的耐孔蝕性愈好。

b．縫隙腐蝕

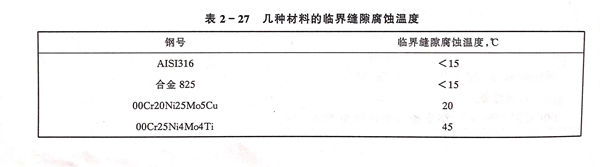

 表2-27列出幾種鋼在10％ FeCl₃·6H₂O中臨界縫隙腐蝕溫度（CCT）。臨界縫隙腐蝕溫度愈高，耐縫隙腐蝕性愈好。

c. 應(yīng)力腐蝕破裂性

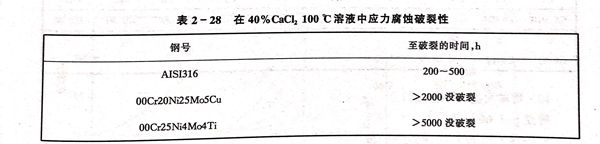

 表2-28列出了在40％CaCl₂,100℃溶液中，施加90％屈服強(qiáng)度的軸向應(yīng)力，測定其破裂時(shí)間。在Wick 試驗(yàn)（1500 ppmCl的NaCl，100℃）中，（00Cr25Ni4Mo4Ti）S44635 不銹鋼是耐應(yīng)力腐蝕的。但是正像奧氏體和鐵素體＋奧氏體雙相鋼一樣，在沸騰MgCl₂ 140℃溶液中則是不耐應(yīng)力腐蝕破裂的。

d. 耐均勻腐蝕

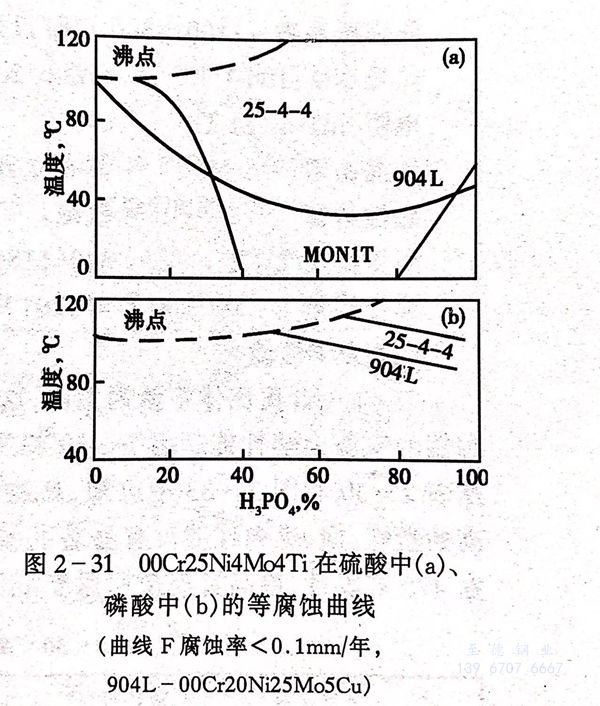

 圖2-31示出（00Cr25Ni4Mo4Ti）S44635 不銹鋼在硫酸溶液，磷酸溶液中的等腐蝕曲線。

e. 晶間腐蝕

（00Cr25Ni4Mo4Ti）S44635 不銹鋼，焊后無晶間腐蝕傾向。

五、冷熱加工性和熱處理

 （00Cr25Ni4Mo4Ti）S44635 不銹鋼有良好的熱加工性，容易鍛造，熱軋，它有良好的冷成型，彎曲，管的滾壓擴(kuò)孔及其他性能，但是由于高的屈服強(qiáng)度，成型最初階段需要較大的能量，而隨后由于較小的冷作硬化，所以不用進(jìn)行中間退火。（00Cr25Ni4Mo4Ti）S44635 不銹鋼不適于拉伸成形操作，所以不推薦用作板式換熱器。

 熱處理，00Cr25Ni4Mo4Ti加熱至1000℃，水冷。

六、焊接性

 （00Cr25Ni4Mo4Ti）S44635 不銹鋼有良好的可焊性，焊前不需予熱，焊后不需熱處理，（00Cr25Ni4Mo4Ti）S44635 不銹鋼可用T焊，也可采用其他焊接方法。為了獲得最好的耐蝕性，應(yīng)選用與母材相同成分的填充金屬，00Cr25Ni4Mo4Ti不銹鋼焊前焊后沖擊韌性良好，焊縫和熱影響區(qū)脆性轉(zhuǎn)變溫度在0℃以下。

七、典型用途

 海水及各種含氯化物溶液的容器，洗滌器，冷凝器和熱交換器。
